蒸汽為什么需要減壓
蒸汽從鍋爐中由高壓輸出再輸送至各設備用汽點時，一般常會進行減壓控制。蒸汽為何需要減壓?
1、鍋爐通常產生的都是高壓蒸汽，這樣可以減小鍋爐尺寸，減少濕蒸汽的發生，提高蒸汽干度，進行遠距離輸送。
2、由蒸汽的密度變化造成的，高壓時蒸汽密度大，同口徑管路可以輸送高壓蒸汽要大于低壓蒸汽，采用高壓輸汽會減小管路尺寸，節約成本。
3、蒸汽使用時會出現冷凝現象，減壓后的蒸汽降低冷凝水的壓力，避免冷凝水排放時產生閃蒸蒸汽造成損失，冷凝水在低壓下排放能量損失較小。
4、由于飽和蒸汽的溫度和壓力是對應的，在殺菌工藝和造紙干燥機表面溫度控制都會安裝減壓閥來控制壓力，從而控制工藝設備的溫度。
5、工藝設備都有自己的設計壓力，當供應的蒸汽壓力超過了工藝系統的需求時就需要減壓，當有的系統是用高壓冷凝水產生低壓閃蒸蒸汽，達到節能目的。當產生的閃蒸蒸汽不足時，就需要通過減壓閥來產生低壓蒸汽補充。
6、可以減少鍋爐的蒸汽負荷，因為在低壓下蒸汽的熱焓較高。2.5MPa時熱焓值為1839kJ/kg，1.0MPa時熱焓值為2014kJ/kg。因此，低壓蒸汽更適合于設備使用。
對于蒸汽減壓閥的使用，用戶尤為關心的是如何能用的好，如何滿足應用設備的實際需求。首先需要了解 蒸汽減壓閥的基本類別和各自的優缺點。

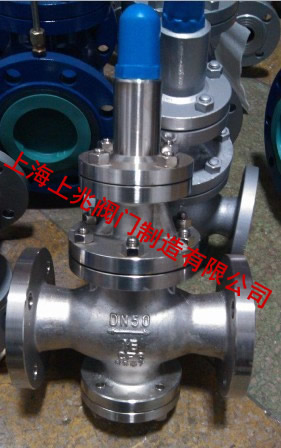

Y43H-40/63先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN40~PN63，閥體材料為 WCB 的蒸汽減壓閥。 Y43H-40/63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。 | 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 | | Y43H-40 | 40 | 4.0 | ≤200 | 蒸汽 | | Y43H-63 | 63 | 6.3 | ≤200 | 蒸汽 |
| 型號 | 材 料 | | 閥體、上下閥蓋 | 主副閥瓣、閥座、活塞 | 主副彈簧 | 膜片 | 活塞環 | | Y43H-40 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 | | Y43H-63 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |
| | 產品介紹
Y43H-40/63先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN40~PN63，閥體材料為 WCB 的蒸汽減壓閥。 Y43H-40/63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。 | 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 | | Y43H-40 | 40 | 4.0 | ≤200 | 蒸汽 | | Y43H-63 | 63 | 6.3 | ≤200 | 蒸汽 |
| 型號 | 材 料 | | 閥體、上下閥蓋 | 主副閥瓣、閥座、活塞 | 主副彈簧 | 膜片 | 活塞環 | | Y43H-40 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 | | Y43H-63 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |

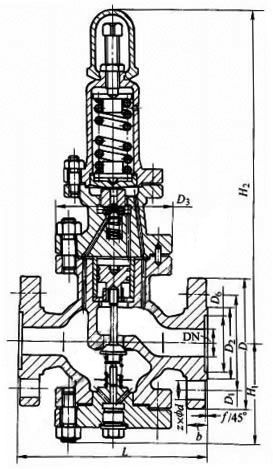

四、Y43H-40型 產品外形結構尺寸： | DN | L | D | D1 | D2 | D6 | b | f | z×φd | D3 | H1 | H2 | 重量/kg | | 25 | 200 | 115 | 85 | 65 | 58 | 16 | 4 | 4×φ14 | 130 | 110 | 370 | 18 | | 32 | 220 | 135 | 100 | 78 | 66 | 18 | 4 | 4×φ18 | 135 | 120 | 380 | 23 | | 40 | 240 | 145 | 110 | 85 | 76 | 18 | 4 | 4×φ18 | 150 | 125 | 395 | 28 | | 50 | 270 | 160 | 125 | 100 | 88 | 20 | 4 | 4×φ18 | 160 | 130 | 405 | 33 | | 65 | 300 | 180 | 145 | 120 | 110 | 22 | 4 | 8×φ18 | 180 | 140 | 410 | 40 | | 80 | 330 | 195 | 160 | 135 | 121 | 22 | 4 | 8×φ18 | 200 | 165 | 445 | 54 | | 100 | 380 | 230 | 190 | 160 | 150 | 24 | 4.5 | 8×φ23 | 200 | 170 | 455 | 60 | | 125 | 450 | 270 | 220 | 188 | 176 | 28 | 4.5 | 8×φ25 | 245 | 195 | 475 | 100 | | 150 | 500 | 300 | 250 | 218 | 204 | 30 | 4.5 | 8×φ25 | 260 | 195 | 475 | 115 |
五、Y43H-63型 產品外形結構尺寸： | DN | L | D | D1 | D2 | D6 | b | f | z×φd | D3 | H1 | H2 | 重量/kg | | 25 | 200 | 135 | 100 | 78 | 58 | 22 | 4 | 4×φ18 | 130 | 110 | 370 | 23 | | 32 | 220 | 150 | 110 | 82 | 66 | 24 | 4 | 4×φ23 | 135 | 125 | 380 | 28 | | 40 | 240 | 165 | 125 | 95 | 76 | 24 | 4 | 4×φ23 | 150 | 130 | 395 | 34 | | 50 | 270 | 175 | 135 | 105 | 88 | 26 | 4 | 4×φ23 | 160 | 135 | 405 | 40 | | 65 | 300 | 200 | 160 | 130 | 110 | 28 | 4 | 8×φ23 | 180 | 145 | 410 | 52 | | 80 | 330 | 210 | 170 | 140 | 121 | 30 | 4 | 8×φ23 | 200 | 170 | 445 | 68 | | 100 | 380 | 250 | 200 | 168 | 150 | 32 | 4.5 | 8×φ25 | 200 | 175 | 455 | 78 | | 125 | 450 | 295 | 240 | 202 | 176 | 36 | 4.5 | 8×φ30 | 245 | 195 | 475 | 115 | | 150 | 500 | 340 | 280 | 240 | 204 | 38 | 4.5 | 8×φ34 | 260 | 195 | 475 | 130 |
|
|
