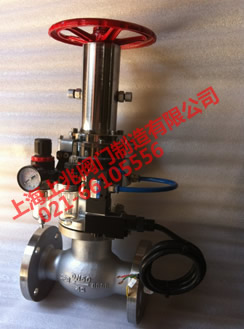

上海上兆閥門制造有限公司提供的SQDQ421F氣動加手動緊急切斷閥，緊急切斷閥主要用于液氨、燃氣、液化石油氣、氨氣、氧氣、石腦油等主要管道上起到安全切斷作用。 SQDQ421F氣動加手動緊急切斷閥作用原理及結構說明： 1、閥門在無外壓力操作情況下，將手輪逆時針旋轉到底，閥瓣處于常閉狀態，在系統上使用時， 切斷閥與氣瓶配套使用，靠氮氣的壓力將閥門打開，在氣路的壓力下使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將氮氣壓力泄掉，閥門即自動關閉。當出現氣源故障時將手輪順時針旋轉可將閥門開啟，逆時針關閉。 2、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。(如圖指出的箭頭方向) 3、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。
手動、氣動操作說明:
1.手動操作時將手輪按順時針旋轉到底，閥門關閉；逆時針旋轉閥門開啟；開啟高度按指示桿，指示計算。 2．氣動操作時將手輪按順時針旋轉到底，打開氣源壓力操作閥門即可，無需再操作手輪。
|
