活塞式調流調壓閥簡介:

活塞閥主要用于在保證無振動，無氣蝕噪聲，無氣蝕，對管路無損傷的情況下對系統進行線性調流或穩定減壓。

技術特點:

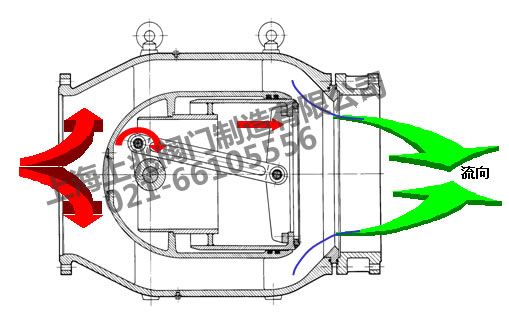

活塞式調流調壓閥是能滿足各種特殊調節要求的閥門。其調節功能是靠類似于活塞狀的閥塞在閥腔內延軸向（水流向）移動，從而控制水流的出閥面積來實現的。

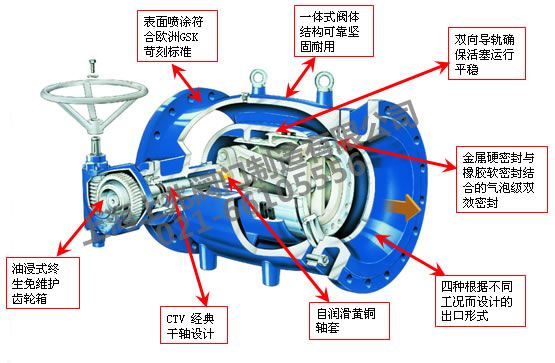

活塞式調流調壓閥的設計特點

1.不同于蝶閥或閘閥的閥板：活塞閥的閥塞（非閥板）延軸向（水流向）運動。

2.活塞閥的開啟或關閉裝置為活塞形狀。

3.閥體內任何位置的水流斷面為環形結構。

活塞式調流閥應用場合

1.高端引水工程中可用作瀉放閥，也可用作防爆管閥。

2.水源儲存可用作液位或壓力調節閥。

3.管網輸水工程中，可用作流量調節閥。

4.凈水或污水處理工程，可用作泵啟動保護閥或水、氣流量調節閥。

5.供水過程中調節管網壓力平衡。

活塞式調流調壓閥選型

在保證無振動，無噪聲，無氣蝕，對管路無損傷的情況下，對系統進行線性調流或穩定減壓是保證調流閥長壽命工作的基本要求。

根據不同工況有四種以上出口形式的活塞式調流閥。

因此，活塞式調流發的選型過程為：先根據系統調節參數確定氣蝕等級，進而確定活塞閥的出口形式。再根據選定出口形式的活塞閥的Kv系列曲線圖，確定閥門的定型尺寸。也就是說：在保證長壽命穩定運行的前提下，活塞式調流閥的結構是有選擇的，并且理想工作狀態下的調流指標性能并不能隨意指定。

不同形式的調流閥對應不同的氣蝕等級，也對應不同的過流能力。

對于確定的系統尺寸，比較隨意給定調節壓力等級或流量參數，有可能導致閥門不在的工作狀態下工作。

氣蝕是指流體在節流作用下，節流器件后端因壓力急劇下降，導致液體發生汽化，而后又在氣泡發生湮滅過程中，對器件微觀表面造成強烈沖擊，進而產生噪音、振動、腐蝕的現象。

蝶閥從全開到全閉，流體速度的變化過程演示

活塞式調流調壓閥選型第一步：確定被調節系統的氣蝕等級

活塞式調流閥選型第二步：根據選定出口形式的活塞閥的Kv系列曲線圖，確定閥門的定型尺寸 DN

電動驅動是調流閥的常用形式

活塞式調流調壓閥標配各種品牌電動頭

AUMA電動頭主要特點

1.一體化設計，減少大量現場布線

2.提供IP68標準選型

3.液晶顯示屏

4.適用于頻繁啟動的電機

5.限位、限扭、限熱、機械位置指示

6.模塊化設計結構，靈活擴展控制功能

7.電機、齒輪箱具有自鎖功能

8.現場總線系統

9.結構緊湊

10.長壽命設計
