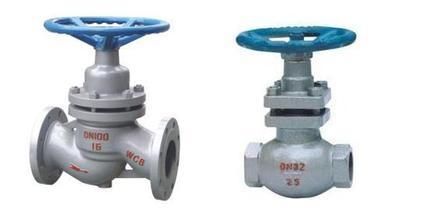

WJ41H導熱油專用波紋管截止閥適用于中壓PN1.6~16MPa，工作溫度-29~350°C易燃，易爆，高度有毒，有毒液體，高溫傳熱油，液氨等介質。 廣泛用于：石油化工，化纖紡織，塑料紙，電工鋼，印染橡膠，天然氣等氣體系統，性能安全可靠，廣泛應用于乙二醇等工業流體。 驅動方式有手動，齒輪傳動，電動，氣動等。 二，WJ41H導熱油專用波紋管 截止閥 - 結構特點 ＃n ## 1。產品結構合理，密封可靠，雙重耐用的波紋管密封設計（波紋管+填料）確保閥桿零泄漏。 無流體損失，提高工廠設備安全性。 并符合國際密封標準。 2，密封面堆焊Co基硬質合金，耐磨，耐腐蝕，抗摩擦性能好，使用壽命長 3，閥桿淬火和氮化處理，具有良好的抗腐蝕和抗摩擦性能;閥桿升降位置指示，更直觀
| 驅動方式 | 手動 | | 電動 | | 設計標準 | DIN3356 | | 結構長度 | DIN3202 | | 連接法蘭 | DIN2543-2545 | | 試驗和檢驗 | DIN3230 |
四、WJ41德標波紋管截止閥--性能規范：
| 公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | | 1.6 | 2.4 | 1.76 | ≤350℃ | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造 | 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | | WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 | | STL | | 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | | STL | PTFE | | 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | | STL | PTFE | | 304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | | STL | PTFE | | 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 | | STL | PTFE |
|
