1、在安裝氣動蝶閥之前，我們需要堅持蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞，并將將閥門和汽缸均置于關閉狀態。

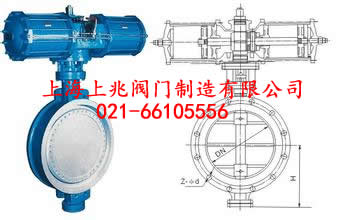

氣動蝶閥的安裝要求

2、安裝氣動蝶閥前要檢查管道，確保管道內無焊渣等異物，并確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。

3、將汽缸裝到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。

4、蝶閥閥體手動啟閉阻力適中，氣動蝶閥切斷閥扭矩與所選執行器扭矩匹配。

5、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭，不得使用平焊法蘭。

6、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。

7、裝上所有的法蘭螺栓，并用手擰緊，將確認氣動蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。

8、將閥門完全開啟，緊急切斷閥用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。

9、安裝完畢后，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察氣動蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調?。ò褮飧變啥诵谐陶{節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
