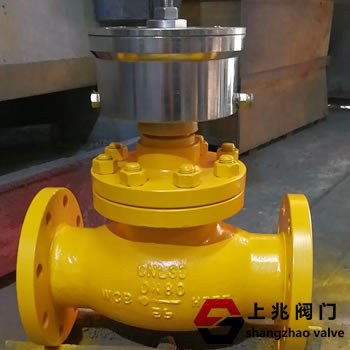

QDQ421F液氨氣動切斷閥分為常開和常閉。它安裝在液氨中，可以在儲氣罐/管道的出口處快速切斷。電磁閥用于控制閥的打開和關閉。它廣泛用作氣體，氨氣或弱腐蝕性氣體儲罐的安全保護閥。氣動緊急切斷閥由多彈簧氣動膜組成執行機構或浮動活塞執行機構和調節閥。電磁閥線圈可以接收泄漏儀器的信號，以控制過程管道中流體的切割，連接或切換。 切斷閥內的塞子配有低熔點易熔合金塞子。發生事故時，由于溫度升高，壓力容易融化，壓力迅速關閉，關閉了儲罐的進出口，確保了儲罐系統的安全。鋼瓶的開啟壓力≥0.3-0.6Mpa，鋼瓶的每日工作壓力不應低于0.4MPa，以確保閥門正常工作。常開氣動緊急切斷閥；具有出色的技術性能，低負載損耗和高可靠性。它與長距離氣源一起使用?？諝庠从糜诳刂崎y門的關閉，以利于管道或儲罐上的事故。工作人員通過控制室迅速觸摸開關，電磁閥立即通電，氣源迅速通過關閉切斷閥。
二、QDQ421F液氨氣動切斷閥性能規格：
規格（DN） | 公稱壓力（MPa） | 密封試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 控制油缸或氣壓部分 | 閥瓣開啟高度（MM） | 使用介質 | 閥瓣開啟時最大油壓或氣壓（MPa） | 25 | 2.5 | 2.75 | -40℃ ~80℃ | 液化 石油氣、 液氨等 | 15 | 壓縮空氣 或氮氣 | 油3MPa，氣0.6MPa | 40 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 50 | 2.5 | 2.75 | 18 | 油3MPa，氣0.6MPa | 65 | 2.5 | 2.75 | 22 | 油3MPa，氣0.6MPa | 80 | 2.5 | 2.75 | 27 | 油3MPa，氣0.6MPa |
三、QDQ421F液氨氣動切斷閥作用原理和結構說明 1 。在無外部壓力的情況下操作閥時，閥瓣處于常閉狀態。當在儲罐系統上使用時， 緊急切斷閥與油泵或氣瓶配合使用。閥通過油或氨氣的壓力打開。 使用道路壓力或汽油時， 不銹鋼蝶閥閥門處于打開狀態。當需要關閉閥門或發生緊急情況時，可以釋放油壓或氨氣壓力，并自動關閉閥門。 2。當閥瓣關閉時， 不銹鋼球閥通過打開泄壓閥或操作手輪或管道上的易熔塞以在溫度升高時融化自身來達到壓力。 3。閥的工作介質的流向應為高進出，與普通截止閥的流向相反。 4。閥門法蘭的連接尺寸根據JB / T79.1-94凸一體鑄鋼法蘭或HG20592-97尺寸標準。
|
