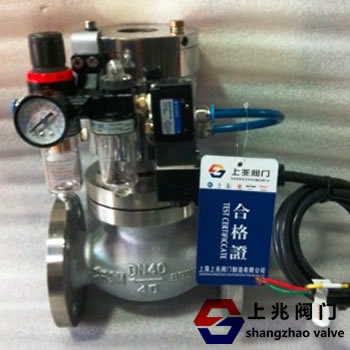

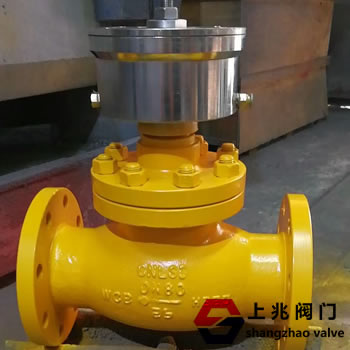

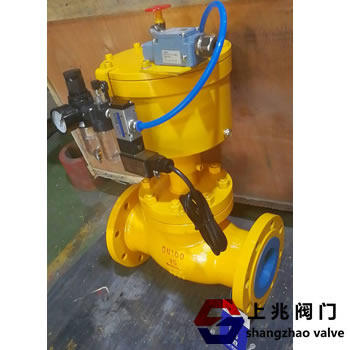

QDQ421F氣動切斷閥安裝在燃氣管道的出口處，在設備故障、腐蝕破壞、密封失效,出現大量危險物料泄漏,釀成(或可能釀成)火災、或中毒事故時,用以切斷上游危險物料來源,避免事故范圍擴大,控制事故影響,減少事故損失。

QDQ421F氣動切斷閥是自動化系統中執行機構的一種閥門，采用截止閥的升降結構和止回閥防止介質倒流的原理，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。

QDQ421F氣動切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安裝在液化氣，天燃氣，液氨與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。

1.天燃氣緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。

2.電磁閥通電進氣,閥門自動關閉.

3.手動控制電磁閥(按下紅色卡子)進氣,閥門迅速關閉.

4.閥門安裝方向:高進低出

壓力等級： 1.6/4.0Mpa

氣缸工作壓力： ≤2.0Mpa

使用溫度 ：-40~+80℃

氣缸使用介質： 氮氣`無水空氣

使用介質： 天然氣，液化氣，氣體

關閉時間： ≤5秒

氣缸關閉壓力： ≥0.4-0.8Mpa

閥體：鑄剛，不銹鋼。304,316,316L

彈簧：50CrVA(彈簧鋼)

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

1、氣動斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。

2、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

3、當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。

4、當工作人員處理完事故，電磁閥線圈斷電,重新開啟閥門，才會恢復供氣。

5、工作環境溫度：-15～60℃

QDQ421F氣動切斷閥可廣泛地應用在石油、化工、冶金等工業生產部門。安裝在液化氣，天燃氣，液氨與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。
