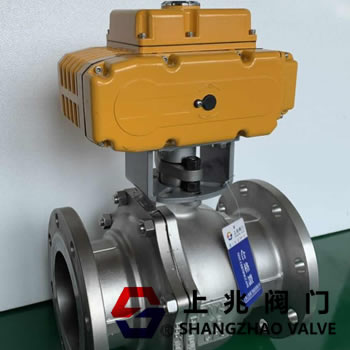

Q941F-16P DN200不銹鋼電動球閥體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端 的密封面上，保證出口端密封。電動球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓電動球閥。

電動執行器類型：部分回轉電動執行機構。

技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。

控制精度：0.1%~3.1%可調。

接受控制信號：0~10mA.DC、4~20mA.DC或1~5V.DCv

按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）

2、正逆動作選擇

3、控制精度選擇。動裝置全開、全閉位置自動定位標定，方便準確。

按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。

輸出電動裝置位置信號：4~20mA.DC對應電動裝置全閉、全開。

1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。

3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。

4、檢驗主試驗：JB/T9092、API598。

公稱通徑mm：DN15-DN300

材料代號：CPR

主要零件閥體：WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

球體：2Cr131Cr18Ni9Ti1Cr18Ni12MoTi

閥桿：2Cr131Cr18Ni9Ti1Cr18Ni12MoTi

密封圈：增強聚四氟乙烯對位聚苯金屬密封

填料：聚四氟乙烯柔性石墨

適用工況：適用介質蒸汽、水、油品硝酸類醋酸類

適用溫度：-28℃-300℃

1.體積小、力矩大整機體積和重量?jī)H相當于同類產品的1/3，整機輸入功率小、輸出力矩大、所需安裝空間小；安裝運輸非常方便。

2.強勁電動機根據閥門工作特性而設計的電機，具有高啟動力矩，低啟動帶電流以及較小轉到慣量。定子繞組裝有內藏式過熱保護器(自動恢復型)，當閥門發生意外卡堵時，保護器即控制電機停止，保護整套設備安全。

3.不銹鋼球閥齒輪由相切的多齒輪和軸組成，齒輪和軸由熱處理高合金鋼制成，強度高、耐性好，可經受長期疲勞負荷沖擊。齒輪機構內加注進口食品級鉬基潤滑脂，完成潤滑，無需點檢或維護。

4.機械限位裝置不銹鋼制作的機械行程限制螺栓和限位擋塊可調節行程機構至所需角度。為了方便調節，此螺栓至于外殼外部，每次調節后用不銹鋼螺帽鎖定所需位置。

5.Q941F-16P DN200不銹鋼電動球閥開度顯示鏡片與本體采用進口食品級玻璃膠粘接，粘接高度強，使產品無污染，耐高溫，能有效抵抗雨水寖泡等惡劣環境的腐蝕。

6.人工搖柄在調試或斷電時可使用不銹鋼手柄驅動閥門轉動，S為順時針方向，O為逆時針方向。

7.電纜接口設有兩個G1/2防水電纜接頭，分別用于電纜線和信號線，防止干擾。

8.微動開關HD系列選用進口微動開關，觸點質量、動作壽命、絕緣性能等指標優良可靠。

9.電位器采用進口高電位器，使用壽命高達三萬次！非常適用于閥門的小開度調節需要！有效確保電動閥門的精度調節。
