上海上兆閥門為您提供不銹鋼球閥結構原理，對不銹鋼球閥內部結構的設計感到疑惑和好奇，那么不銹鋼球閥的結構是什么樣子的，下面上兆閥門以線切割后的球閥解剖圖，可以清楚的看出球閥的球體、閥座密封、閥桿結構等圖片。

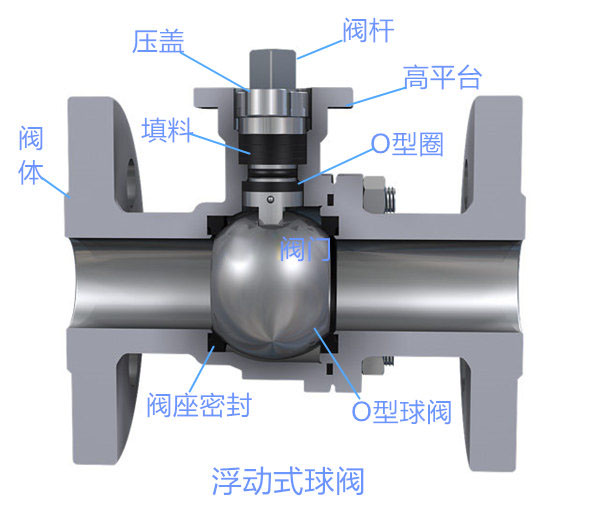

1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。

2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。

3、閥桿采用內裝式，軸肩及聚四氟乙烯(或增強石墨)推力墊結構防止閥桿因管道內壓力 而吹 出，同時聚四氟乙烯(或增強石墨)材料減小閥門的啟閉扭矩，使操作更為省力。

4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。

5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

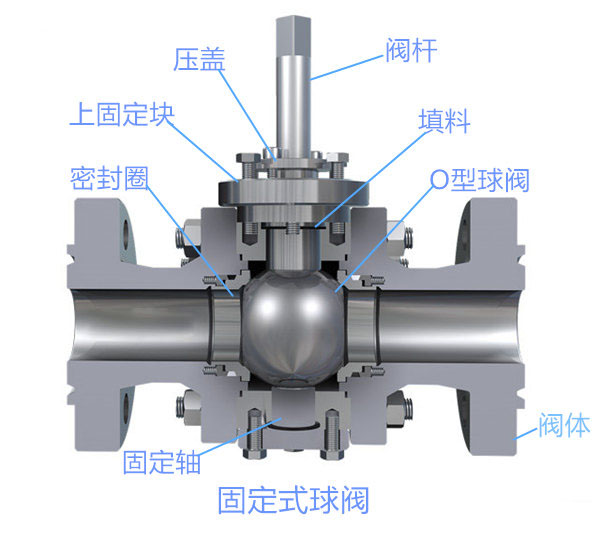

固定式球閥內部結構圖

1、流體阻力小，其阻力系數與同長度的管段相等。

2、結構簡單、體積小、重量輕。

3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

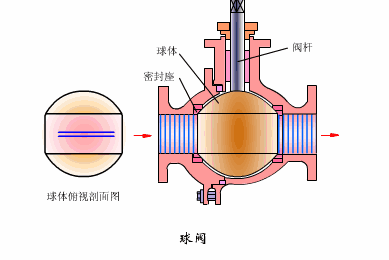

7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

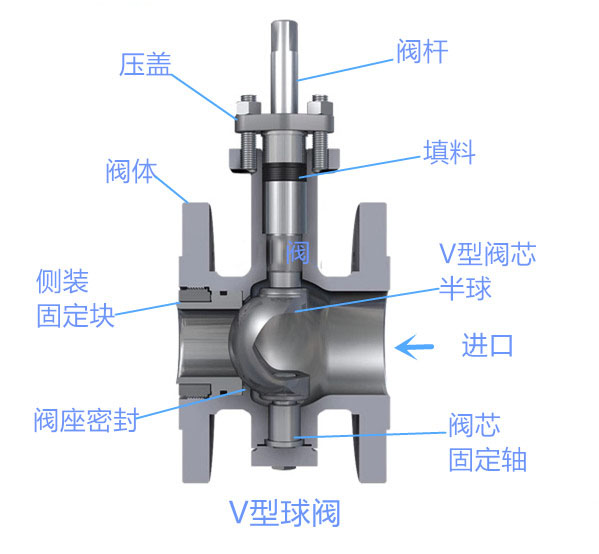

V型球閥內部結構圖

V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。適用于經常操作,啟閉迅速,輕便,流體阻力小,結構簡單,相對體積小,重量輕,便于維修,密封性能好,不受安裝方向的限制,介質的流向可任意,無振動,噪聲小。

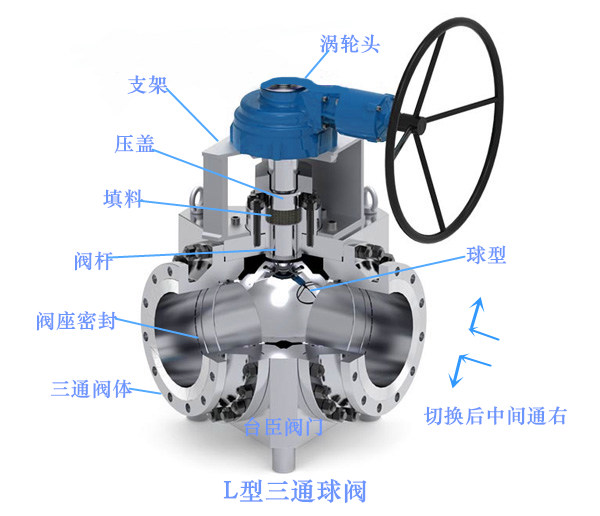

L型三通球閥內部結構圖

1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化

2、三通球閥使用壽命長，流通能力大，阻力小

3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

不銹鋼球閥結構特點

一、耐磨;由于硬密封球閥的閥芯是合金鋼噴焊，密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。(它的硬度系數為65-70)：

二、密封性能好;由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。

三、開關輕;由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。

四、使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/div>
