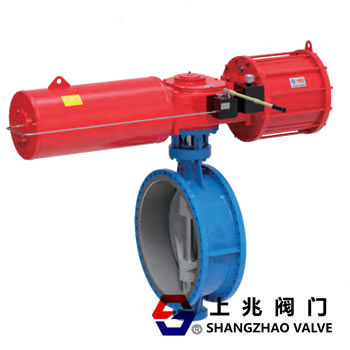

氣動加手動液壓裝置煤氣快速切斷閥是在吸收國內外技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥，它由防爆電磁閥過濾器回訊器氣動裝置及蝶閥組合而成，適用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃性氣體管道中要求快速切斷場合。因它采用特殊的耐腐蝕性材料及高新技術阻止煙塵進入軸套，達到蝶閥開關靈活不卡死，經過客戶多年的使用，效果顯著。

氣動加手動液壓裝置煤氣快速切斷閥上的有單作用（雙作用）氣動裝置，由單作用（雙作用）氣缸.活塞.連桿.箱體輸出軸等零件組成的機械傳動機構和電磁閥.過濾減壓閥等控制元件組成。當氣動執行裝置與電路和系統氣源接通后，電磁閥接收到24V電壓信號轉換成輸出氣壓力，使壓縮空氣進入缸體一端，推動活塞向另一端移動，活塞通過連桿等零件帶動輸出軸運轉實現閥門快速啟閉。同時回訊器根據閥門的啟閉位置來反饋輸出的控制信號正確定位。在沒有氣源的下可采用手動液壓方式來打開閥門。

氣動加手動液壓裝置煤氣快速切斷閥:氣動切斷快，密封性能好，無泄漏

閥體部分（煤氣專用蝶閥）閥桿采用鍍鉻處理，填料為高溫石墨，并且在上下軸之間經過特殊工藝處理，裝配防銹死裝置。緊急切斷閥經過這些特殊工藝之后閥門具備耐腐蝕、抗焦油、還具備有限防止煙塵進入軸承內，從而保證閥門開關靈活不卡死，在管道中起到截斷介質的作用。

（1）采用氟橡膠密封圈，密封性能好，無泄漏；

（2）采用雙偏心球形密封結構，密封副磨損自動補嘗功能：

（3）采用單（雙）作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小啟閉時間3-5秒。

（4）氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。
