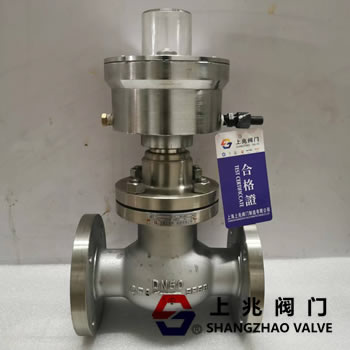

QDQ421F-16P-50/不銹鋼氣動緊急切斷閥安裝在輸氣管道出口處。在設備故障、腐蝕損壞、密封失效、大量危險物質泄漏，造成或可能造成火災或中毒事故時，用于切斷危險物質的上游來源，避免事故范圍擴大，控制事故影響，減少事故損失。

QDQ421F不銹鋼氣動緊急切斷閥是自動化系統中執行機構的一種閥門。氣動切斷閥它采用截止閥的升降結構和止回閥的原理，防止介質倒流。由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點?？蓮V泛應用于石油、化工、冶金等工業生產部門。

QDQ421F不銹鋼氣動緊急切斷閥技術性能優良，負載損耗低，可靠性高。它安裝在液化氣、天然氣、液氨和煤氣管道上，與長距離氣源配合使用。氣源控制閥門的開啟和關閉，使管道或儲罐發生大量泄漏甚至火災時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源迅速通過關閉的閥門。



1。在天然氣緊急切斷閥的氣源入口處安裝一個兩位三通電磁閥，并使用遠程器具。

控制臺閥門開關。

2。當電磁閥通電進氣時，閥門將自動關閉。

3。手動控制電磁閥按下進氣紅色夾子，閥門會快速關閉。

4。閥門安裝方向:AG低。



壓力等級:1.6  u002 f 4.0 MPa

氣瓶工作壓力:≤2.0 MPa

工作溫度:-40 ~+80℃

氣瓶介質:氮氣`無水空氣。

使用的介質:天然氣、液化氣和煤氣。

關閉時間:≤5秒

氣缸關閉壓力:≥ 0.4-0.8mpa，

閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼

氣缸和活塞:球墨鑄鐵

密封圈，O形圈:PTFE，丁晴橡膠。



1。緊急切斷閥瓶的開啟壓力≥0.3-0.6Mpa，瓶的日常工作壓力不低于0.4MPa，以保證閥門的正常工作。

2。閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

3。事故發生時，閥門線圈瞬間通電，觸發閥門快速關閉，進入自鎖狀態。

4。當工作人員處理事故時，電磁閥線圈斷電，閥門重新打開，將恢復供氣。

5。工作環境溫度:-15 ~ 60℃
