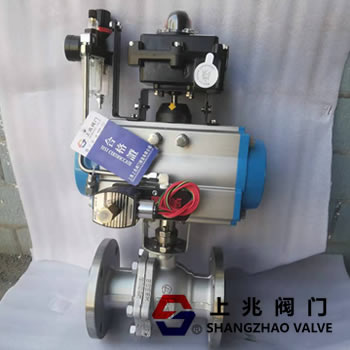

氨專用氣動球閥又稱:氨隔離閥、氨隔離閥、液氨隔離閥，由單作用氣動執行機構和浮動球閥組成。可廣泛應用于石油化工、教學設備、輕工、電廠氨站、液氨儲罐、乳品行業制冷設備、制藥、造紙等行業的自動控制系統，可用于遠程集中控制或就地控制。

氨專用氣動球閥工作原理:

當2位三通防爆電磁閥線圈控制氣源壓力從氣口2進入氣缸兩活塞之間的中間腔時，兩活塞分離并向氣缸兩端移動，迫使兩端彈簧壓縮，兩端氣腔內的空氣通過氣口4排出。同時，兩個活塞架同步驅動輸出軸齒輪逆時針旋轉，打開閥門。切斷閥上的電磁閥切斷氣源壓力后，氣缸的兩個活塞在彈簧的彈力作用下向中間方向移動，中間氣腔內的空氣從氣口2排出。同時，

1。閥體材料:WCB碳鋼/F304、F316不銹鋼硅溶膠耐火抗靜電球閥。

2。執行機構:帶手輪的防爆裝置。

3，防爆等級EXdiiCT5，

4。電源:220V，24V

5。工作壓力:1.6 2.5 4.0兆帕。工作溫度:-40攝氏度+120攝氏度。使用的介質:氨、油、氣體、n8。法蘭端:G

B/T9113.1-2000u002FRF凸面、m凸面和f凹面

9。設計標準:GB/ft 12224 GB 002 ft 12237

10。結構長度:GB/t 12221

1。壁厚:GB /T 12224-2005。檢驗和試驗:GB/T13927，API598 【氨球閥】閥桿的防漏設計；

1。閥桿設計用于防止爆裂，閥桿從閥腔向外安裝。

2。在密封的第一階段，錐形閥桿墊片可以有效地防止閥桿旋轉過程中介質的泄漏，也可以有效地防止異常升壓狀態下的泄漏。

3。在密封的第二階段，一組V形組合填料受壓后向兩側膨脹，從而防止泄漏。

4。釋放碟形彈簧的預緊力，自動補償填料和閥桿墊片的磨損。

5。使用閥桿螺母壓緊所有閥桿密封系統，以防止泄漏。

6。止回閥墊固定閥桿螺母，防止其松動。

7。防靜電裝置:當閥門運行時，由于球體與聚四氟乙烯等非金屬材料制成的閥座之間的摩擦，會產生靜電荷，并在球排中積聚。為了防止靜電火花，在閥門上專門安裝了一個防靜電裝置，以導出產生的靜電。

8。防火結構:采用獨特的結構。發生火災時，非金屬密封面材料燃燒時，金屬環利用彈簧的彈力推動閥座與球體密封，從而阻止火勢蔓延和介質外流。消防結構設計

符合API607、JB/T6899和BS755。

附件選項

[氨閥] _氣動球閥_氨專用氣動閥_緊急切斷閥廠家上海上兆閥門可根據不同的控制和要求選擇以下附件:

切斷附件:單電控電磁閥、雙電控電磁閥、限位開關接收器。

調節附件:電氣定位器、氣動定位器和電氣轉換器。

氣源處理配件:空氣過濾器和減壓閥，氣源處理三聯件。
