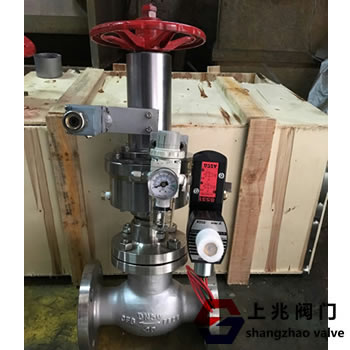

氣動緊急關斷閥也稱氣動活塞切斷閥（簡稱氣動切斷閥）是生產過程自動化系統中執行機構的一種，它與電磁閥，大功率減壓閥等配套使用，可以對自動化系統中輸送管道上流動介質進行自動切斷或者安全放空，閥門配有手動裝置，在氣源出現故障時能及使關閉閥門，防止事故擴大。由于具有結構簡單，操作方便，使用可靠，快速關閉等特點，可以廣泛地應用在石油，化工，冶金等工業生產部門。

●類型：雙作用活塞式氣缸

●氣動緊急關斷閥工作原理：

○常閉式：采用雙作用氣壓缸，當電磁閥斷電氣源換向，上氣缸進氣，氣源推動活塞推桿下移，閥門關閉。反之當電磁閥通電換向，下氣缸進氣，氣源推動活塞推桿上移，閥門處于開啟狀態。緊急切斷閥裝配了行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈?！稊嚯娡忾y門關閉，通電通氣閥門開啟》

○常開式氣動切斷閥：采用雙作用氣壓缸，當電磁閥斷電氣源換向，下氣缸進氣，氣源推動活塞推桿上移，閥門開啟。反之當電磁閥通電換向，上氣缸進氣，氣源推動活塞推桿下移，緊急關斷閥處于關閉狀態。本閥裝配了行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈?！稊嚯娡忾y門開啟，通電通氣閥門關閉》

●高壓結構形式：

①氣源要求經過過濾的壓縮空氣或者氮氣。閥體內的流動介質應該是：無雜質無顆粒的液體或者氣體。

②手輪機構用在當氣源發生故障時，實現閥門在緊急情況下關閉，防止事故擴大，保證系統和人員安全。

③快速關斷閥工作介質的流動方向為：按閥門箭頭方向。

●標準：

1.閥門設計標準：JB/T7746-2006《緊湊型鋼制閥門》

2、閥門法蘭的連接按尺寸JB/T79.2-94《凹凸面整體鑄鋼法蘭》或GB/T9113尺寸標準。

3、閥門的連接長度按GB/T12221標準

●技術、緊急關斷閥規格：

規格：DN15-DN100

閥體壓力：PN1.6MPa-PN16MPa

氣缸工作壓力：0.3-0.6Mpa

適用溫度：-20～+150

電磁閥采用：二位五通電磁閥《防爆式》

材質：WCB鑄鋼、A105鍛鋼、SUS304不銹鋼

●手動操作應用：

⑴，如果閥門在氣動操作位置時，請將《鎖緊手輪》先松開,再將主手輪按逆時針旋轉到頂，閥門開啟；順時針旋轉底，閥門關閉；在手動操作時禁止打開氣源。

⑵，手動裝置使用以后，如要氣動操作必須要將手輪恢復到原來氣動位子，否則影響氣動操作。

●氣動操作應用：

Ⅰ，先將主手輪空載按逆時針旋轉到底至氣動位置, 再將主手輪順時針回轉一圈，《主手輪上閥桿已有紅色標注為氣動位置》，然后將《鎖緊手輪》鎖緊，打開氣源壓力操作閥門即可，無需再操作手輪。

Ⅱ，出廠時閥門已調試好，處于氣動狀態，勿隨意動主手輪
