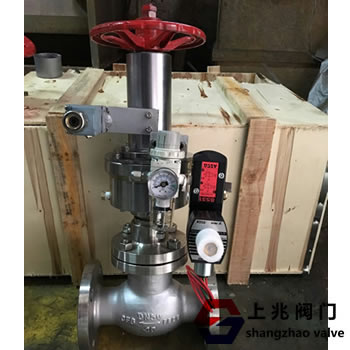

氣動帶手動雙作用液氨切斷閥技術性能好，負載損耗低，可靠性高。它安裝在液氨和氣相管道上，與長距離氣源配套使用。氣源用于控制閥門的開啟和關閉，當管道或儲罐發生大量泄漏甚至火災時，可以快速手動泄放氣源，或者當高溫≥80℃時，易熔合金熔化，同時氣瓶自動泄壓，閥門快速關閉停止泄漏，起到安全保護的作用。液氨切斷閥廣泛應用于化學危險品、供氣管網系統、燃?xì)鉄犭姀S車間、燃?xì)忮仩t房和居民住宅的安全設施。

它是自動化系統中執行機構的一種閥門，它綜合了內緊急切斷閥、止回閥、電磁閥和氣動閥的優點。切斷閥由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點。可廣泛應用于石油、化工、冶金等工業生產部門。

1。切斷閥的進氣口處裝有一個兩位三通電磁閥，閥門開關由遠程電氣控制臺控制。

2。氣體泄漏報警器通電，電磁閥通電排氣，閥門自動關閉。

3。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。

技術性能:

壓力等級:1.6 /4.0Mpa 氣缸工作壓力:≤2.0 MPa

工作溫度:-

40 ~+80℃

鋼瓶介質:氮?dú)鈆無水空氣。

使用的介質:天然氣、液化氣、液氨和煤氣。

熔化時間:70℃

關閉時間:≤5秒

氣瓶開啟壓力:≥ 0.3-0.6mpa，

閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼

氣缸和活塞:球墨鑄鐵

密封圈，O形圈:PTFE，丁晴橡膠。

電氣防護等級:CEI IP65  u 002 FIP 67

防爆等級:EexmⅱT4  u002F EexmⅱT5

工作電壓和電源:交流AC24V或220V，50Hz  u002F14V;AC12Vu002F8.5W、AC24V  u002F8.5W 類型:常開、常閉

1。氣瓶開啟壓力≥0.3-0.6Mpa，氣瓶日工作壓力不低于0.4MPa，以保證閥門正常工作。

2。閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

3。事故發生時，閥門線圈瞬間通電，觸發閥門快速關閉，進入自鎖狀態。即使此時切斷電源，閥門仍處于自鎖狀態，不會再次自動開啟。

4。待工作人員處理事故，手動重新開啟閥門后，將恢復供氣。

5。流經閥體的介質應無雜質和雜質。

微粒氣體。

6。工作環境溫度:-15 ~ 60℃

7。氣動液氨切斷閥采用止回閥原理，只能單向切斷。安裝時一定要注意閥門標志，要保護的一端作為閥門入口。閥門安裝方向:AG低。
