液氨緊急切斷閥是一種安全保護閥，安裝在液氨、氨、液化石油氣、液體和氣體管道上，與長距離氣源配套使用。氣源用于控制閥門的啟閉，當管道或儲罐發生大量泄漏甚至火災時，可快速手動泄放氣源，或當溫度≥75℃時，易熔合金熔化，氣缸自動泄壓，閥門快速關閉停止泄漏，起到安全保護作用。

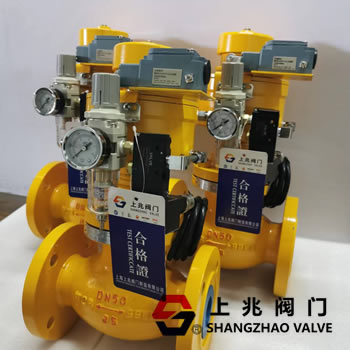

產品名稱:液氨緊急切斷閥。

產品型號:qdq 421F-16~25 ~ 40 c

產品規格:DN15-dn 300

壓力等級:1.6 MPa-2.5 MPa-4.0 MPa

適用介質:液氨、氨、天然氣、液化氣。

使用溫度:-40～+80℃

閥體材料:鑄鋼和不銹鋼304、316、304L和316L。



液氨緊急切斷閥綜合了切斷閥、止回閥、電磁閥和氣動閥的優點，技術性能好，負載損失低，可靠性高。它用于在緊急情況下向電磁閥輸出信號。氣動切斷閥當電磁閥通電關閉氣源時，閥門會自動關閉，還可以遠距離快速控制管道或儲罐上閥門的開啟和關閉，確保人身和財產安全。液氨緊急切斷閥屬于自動化系統中執行機構的一種閥門，由彈簧組成。

氣動薄膜執行器或浮動活塞執行器由調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。它具有結構簡單、反應靈敏、動作可靠的特點?？蓮V泛應用于石油、化工、冶金等工業生產部門。液氨緊急切斷閥的氣源要求過濾后的壓縮空氣，流經閥體的介質應為不含雜質和顆粒的氣體。



鋼瓶工作壓力:≤ 2.0mpa，

鋼瓶介質:氮?dú)夂蜔o(wú)水空氣。

氣缸開啟壓力:≥ 0.5-0.7mpa，

氣缸使用溫度:≤75℃

合金熔化溫度:75±5℃

關斷時間:閥孔小于等于DN65，關斷時間小于等于5s。

閥門直徑大于DN65，關閉時間小于10秒。

氣缸和活塞:球墨鑄鐵

彈簧材料:50CrVA彈簧鋼

密封圈、O型圈:PTFE、丁晴橡膠

開啟類型:常開、常閉

緊急切斷閥氣源入口處安裝一個兩位三通電磁閥，閥門開關由遠程電氣控制臺控制。

1。閥門在日常工作中是常開的，電磁閥線圈處于斷電狀態，不消耗電能。在

條件下有緊急氣體泄漏警報報警輸出信號送到電磁閥，電磁閥通電排氣，閥門自動關閉。

2。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。

3、當工作人員處理事故時，人工打開閥門，將恢復供氣。

4。電氣防護等級:CEI IP65u002FIP67。

5。防爆等級:EexmⅱT4/EexmⅱT5。

6。工作電壓和電力:交流AC24V或220V，50Hz/14V；直流AC12V/8.5W，AC24V/8.5W
