升降式止回閥的應用和結構長度尺寸||上海上兆閥門制造有限公司 H41H 升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。 | 閥體材料 | 公稱壓力
(MPa) | 工作溫度
(℃)
| 適用介質 | | 碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | | 10．0、16．0 | ≤450 | ／ | | 不銹鋼 | P | 1．6-16．0 | ≤200 | 硝酸類
| | R | ／ | ／ | 醋酸類 | 鉻鎳鈦
耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 | | 鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 |

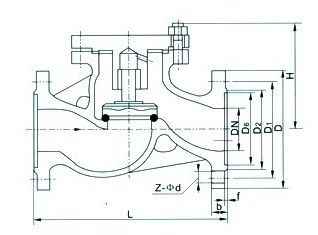

公稱壓力
PN | 公稱通徑
DN | 主要連接尺寸 | 外形
尺寸 | | L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | | 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 | | 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | | 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | | 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | | 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | | 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | | 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | | 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
