| 自力式調節閥的工作原理介紹 發布時間：18-06-11 |

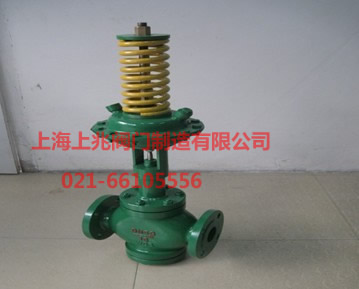

 1自調節閥的作用 自力式調節閥利用閥門輸出端的反饋信號（壓力，壓力差，溫度）通過信號管送到執行機構帶動閥瓣改變閥門的開度，達到調節壓力的目的，流量和溫度。 自力式閥門的2個優點 自力式調節閥是一種新型的自力式調節閥。與手動調節閥相比，它具有可自動調節的優點;與電動調節閥相比，它具有不需要外部電源的優點。應用實踐證明，在封閉式水循環系統（如熱水加熱系統和空調冷凍水系統）中，正確使用這種閥門可以很容易地實現系統的流量分配;系統的動態平衡可以實現;系統可以大大簡化。調試工作;可以穩定泵的工作狀態。 3自調式閥門分類 自力式閥門分為直動式和間接式兩種類型。 直接作用調節器 直動式調節閥也稱為彈簧式調節閥。其結構具有彈性元件，如彈簧，波紋管和波紋管式暖包裝。它采用彈性力與反饋信號平衡的原理。 間接作用調節劑 間接作用控制閥，增加了先導閥（先導閥），起到放大反饋信號的作用，然后通過執行機構驅動主閥瓣，達到改變閥門開度的目的。 如果是壓力調節閥，則反饋信號是閥的出口壓力，并通過信號管引入執行器。 如果是流量調節閥，則閥的出口處有一個孔板（或其他阻力裝置）。壓差信號從孔板的兩端取出并引入致動器。 如果是溫度控制閥，閥的出口處有一個溫度傳感器（或溫包），通過溫度傳感器中介質的熱膨脹和收縮來驅動執行機構。 4個自力式調節閥的特點 自力式調節閥可在無電或無空氣的情況下工作，無需外部能源，方便節能。壓力范圍很細，相互交叉，調節精度高。操作過程中可以連續設定壓力設定。對于閥門后的壓力調整，閥門前的壓力與閥門后面的壓力之比可以是10：1?10：8。膜片式檢測，執行器的高精度和敏感操作。壓力平衡機構使控制閥響應和準確。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
