氣動程控切斷閥--作用原理及結構說明

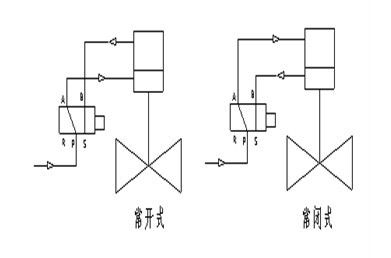

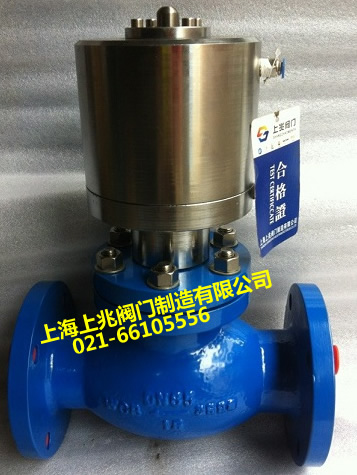

氣動程控切斷閥JDQ41Y-40C當控制器按事先編好的程序?qū)δ硞€(gè)氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。 氣動程控切斷閥JDQ41Y-40C是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
| 規格(DN) | 15-200 | MPa | | 公稱壓力 | 1.6-16.0 | | 密封試驗壓力 | 1.1（倍） | | 閥體強度試驗壓力 | 1.5（倍） | | 工作溫度(℃) | -40∽100 / -40∽425 | | 適用介質 | 水、蒸汽、油品、氣體 | | 結構長度 | GB12221-89/ GB12233 | | 法蘭標準 | JB/T79-94 |
氣動程控切斷閥JDQ41Y-40C--主要零件材料：
1.閥體 | WCB | 2.閥瓣 | WCB | 3.閥桿 | 305 | 4.上蓋 | WCB | 5.填料 | F4 | 6.氣缸 | WCB/QT450 |
|
