GDQ 氣動高真空擋板閥

所屬系列：真空閥系列

檢索關鍵字：氣動高真空擋板閥,GDQ型氣動高真空擋板閥,氣動擋板閥

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。

注：其中DN400以上底部采用死法蘭n-Mb。

氣動高真空擋板閥--主要技術性能：

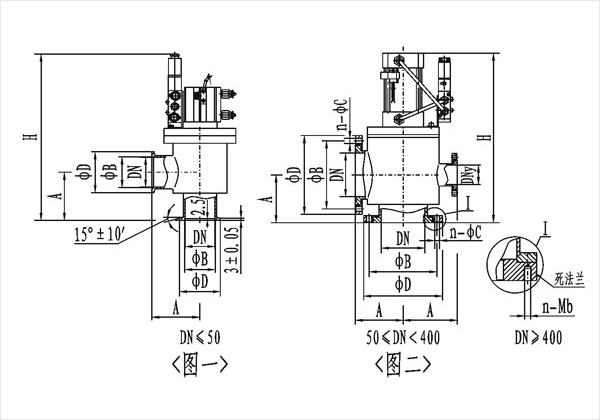

(圖一)(KF)連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	法蘭標準
GDQ-J10/KF	10	30	12.2	180	30	GB4982
GDQ-J16/KF	16	30	17.2	180	40
GDQ-J25/KF	25	40	26.2	200	50
GDQ-J40/KF	40	55	41.2	210	65
GDQ-J50/KF	50	75	52.2	276	70	/

(圖二)連接及外形尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	n-ΦC	DNy(預抽口)	n-Mb	法蘭標準
GDQ-J50	50	110	90	276	70	4-Φ9	/	/	GB/T6070
GDQ-J63	63	130	110	283	88	4-Φ9
GDQ-J80	80	145	125	314	88	8-Φ9
GDQ-J100	100	165	145	338	108	8-Φ9
GDQ-J125	125	200	175	424	128	8-Φ11
GDQ-J(S)150	150	220	195	482	138		DN40(GB4982)		JB919
GDQ-J(S)160	160	225	200	482	138		DN40(GB4982)		GB/T6070
GDQ-J(S)200	200	285	260	620	200	12-Φ11	DN50(GB/T6070)
GDQ-J(S)250	250	335	310	655	208	12-Φ11	DN63(GB/T6070)
GDQ-J(S)300	300	380	350	783	250	8-Φ14	DN80(GB/T6070)		JB919
GDQ-J(S)320	320	425	395	789	250	12-Φ14	DN80(GB/T6070)		GB/T6070
GDQ-J(S)400	400	510	480	1210	330	16-Φ14	DN100(GB/T6070)	16-M12	GB/T6070
GDQ-J(S)400	400	500	465	1210	330		DN100(GB/T6070)	8-M16	JB919
GDQ-J(S)500	500	610	580	1270	360		DN125(GB/T6070)	16-M10	GB/T6070
GDQ-J(S)600	600	710	670	1562	450	12-Φ21	DN160(GB/T6070)	12-M18	JB919
GDQ-J(S)630	630	750	720	1562	450	20-Φ14	DN160(GB/T6070)	20-M10	GB/T6070
GDQ-J(S)800	800	920	890	1900	520	24-Φ14	DN200(GB/T6070)	24-M10	GB/T6070
